热电堆

当前位置:首页 > 产品中心 >>  红外传感器 >>  热电堆

TP系列

热电堆是充分利用 SEMITEC 原创硅微机械加工技术的红外温度传感器。

SEMITEC 的热电堆完全符合 RoHS DIRECTIVE2011/65/EU



PDF文件

用途

耳温计、红外测温仪、微波炉和其他非接触式温度传感应用。

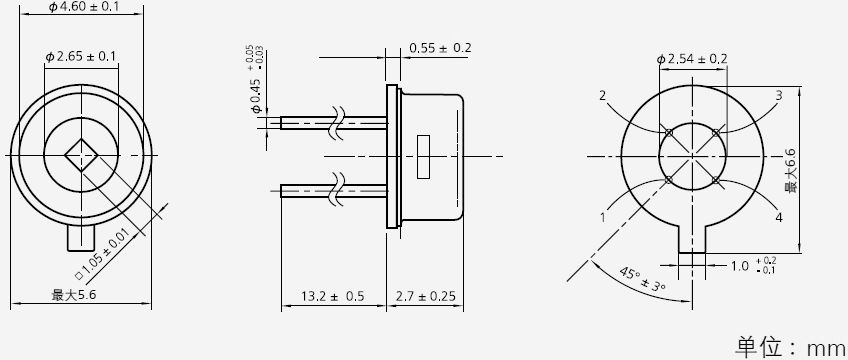

外观尺寸图片


连接图




额定值(参数)

参数 设备 状况
敏感区 1.05×1.05 mm2 吸收膜尺寸
响应度 15±30% V/W
输出电压※1 200±30% μV
输出电压※2 1.00±30% mV
温度响应系数※1 0.02±0.02 %/℃ 参考
热电堆电阻 65±30%
热电堆电阻的温度系数 ±0.1 %/℃
约翰逊噪声电压 33 nV/√Hz 约翰逊噪声 r.m.s.,298K,1Hz 典型值
信噪比※1 75.7 dB 输出电压/约翰逊噪声,典型值
噪声等效功率※1 2.2 nW/Hz1/2 典型值
比探测率 4.7×107 cm・Hz1/2/W 典型值
时间常数 15 ms 典型值
操作温度范围 -20〜100
储存温度范围 -40〜100
过滤范围 四舍五入 μm 标准值
视场 ±50 deg. 实现 50% 响应度的入射角
绝缘电阻 ≧500 DC25V的应用
密封 ≦1×10-9 Pa・m3/s
热敏电阻阻值 100+3% 25℃时的额定零功率电阻值
热敏电阻B值 3435±0.7% K 由额定零功率决定
25℃和85℃时的电阻值
同一批次内的变化。 ±0.2%


※1
测试条件
黑体炉:500K
传感器 - 黑体距离:100mm
传感器温度:298K
孔径尺寸:φ12.7mm

※2
测试条件
黑体炉:310K
传感器温度:298K
