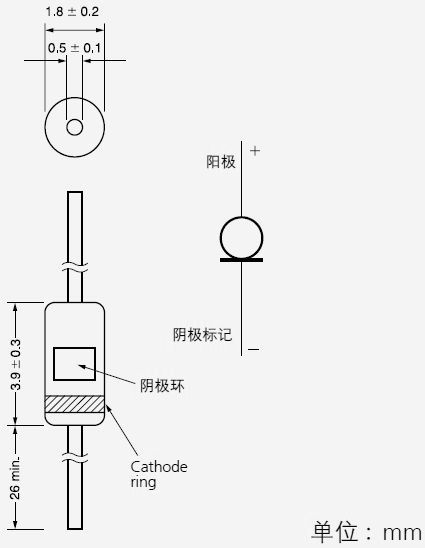

CRD为保持电流恒定提供了一种紧凑而可靠的解决方案。CRD E系列产品采用DHD（双散热二极管）结构的DO-35型封装。–密封、高可靠性封装–由于材料成本较低，适合大规模生产–采用DO-35(300m W)封装的紧凑型设备18mA CRD(E-183)在我们的产品系列中增加了18mA CRD(从15mA起），现在可以为20mA高亮度LED提供恒定电流以稳定亮度。
SEMITEC的CRD E系列完全符合RoHS第2011/65/EU号指令 PDF文件・恒流源
・LED亮度稳定
・LED路灯、LED日光灯、LED灯泡、
・LED筒灯
・为齐纳二极管提供恒流的恒压电路
・用于接近传感器和其他传感器的恒流源
・电池充电/放电电路
・电解电容老化设备
・各种半导体器件的恒流测试设备
・电信线路接口
・漏电保护断路器
・压电致动器的电流源
・稳定的电源电路
额定值：
环境温度：25±3℃，相对湿度为45~75%）
|
項目 |
条件 |
定格 |
|
定格電力 |
※1基板安装 |
300MW |
|
定格電圧 |
− |
100V(E-101〜E-562) |
|
50V(E-822〜-E183) |
||
|
逆方向許容電流 |
− |
50MA |
|
接合温度 |
− |
150℃ |
|
動作温度範囲 |
− |
-30℃〜150℃ |
|
零件号 |
夹止电流 lp (mA)※1 |
极限电流※2 |
极限电流比例 |
温度系数 |
最大额定电压 |
标记 |
||
|
典型的 |
最小 – 最大 |
Vk |
Ik |
I100Ｖ/Ip |
[％/℃] |
最大速度. |
||
|
E-101 |
0.10 |
0.05～0.21 |
0.5 |
最小0.8 lp |
最大1.1 |
+2.10～+0.10 |
100 |
01 |
|
E-301 |
0.30 |
0.20～0.42 |
0.8 |
最小0.8 lp |
最大1.1 |
+0.40～-0.20 |
100 |
03 |
|
E-501 |
0.50 |
0.40～0.63 |
1.1 |
最小0.8 lp |
最大1.1 |
+0.15～-0.25 |
100 |
05 |
|
E-701 |
0.70 |
0.60～0.92 |
1.4 |
最小0.8 lp |
最大1.1 |
0.00～-0.32 |
100 |
07 |
|
E-102 |
1.00 |
0.88～1.32 |
1.7 |
最小0.8 lp |
最大1.1 |
-0.10～-0.37 |
100 |
10 |
|
E-152 |
1.50 |
1.28～1.72 |
2.0 |
最小0.8 lp |
最大1.1 |
-0.13～-0.40 |
100 |
15 |
|
E-202 |
2.00 |
1.68～2.32 |
2.3 |
最小0.8 lp |
最大1.1 |
-0.15～-0.42 |
100 |
20 |
|
E-272 |
2.70 |
2.28～3.10 |
2.7 |
最小0.8 lp |
最大1.1 |
-0.18～-0.45 |
100 |
27 |
|
E-352 |
3.50 |
3.00～4.10 |
3.2 |
最小0.8 lp |
最大1.1 |
-0.20～-0.47 |
100 |
35 |
|
E-452 |
4.50 |
3.90～5.10 |
3.7 |
最小0.8 lp |
最大1.1 |
-0.22～-0.50 |
100 |
45 |
|
E-562 |
5.60 |
5.00～6.50 |
4.5 |
最小0.8 lp |
最大1.1 |
-0.25～-0.53 |
100 |
56 |
|
E-822 |
8.20 |
6.56～9.84 |
3.1 |
最小0.8 lp |
※3 最大1.0 |
-0.25～-0.45 |
30 |
82 |
|
E-103 |
10.00 |
8.00～12.0 |
3.5 |
最小0.8 lp |
※3 最大1.0 |
-0.25～-0.45 |
30 |
10 |
|
E-123 |
12.00 |
9.60～14.4 |
3.8 |
最小0.8 lp |
※3 最大1.0 |
-0.25～-0.45 |
30 |
12 |
|
E-153 |
15.00 |
12.0～18.0 |
4.3 |
最小0.8 lp |
※3 最大1.0 |
-0.25～-0.45 |
25 |
15 |
|
E-183 |
18.00 |
16.0～20.0 |
4.6 |
最小0.8 lp |
※3 最大1.0 |
-0.25～-0.45 |
25 |
18 |
※1、※2：温度系数在 25℃ 下测得
※3：I30V/IP
